集群登陆

提示

集群管理软件默认的帐号与密码均为 admin

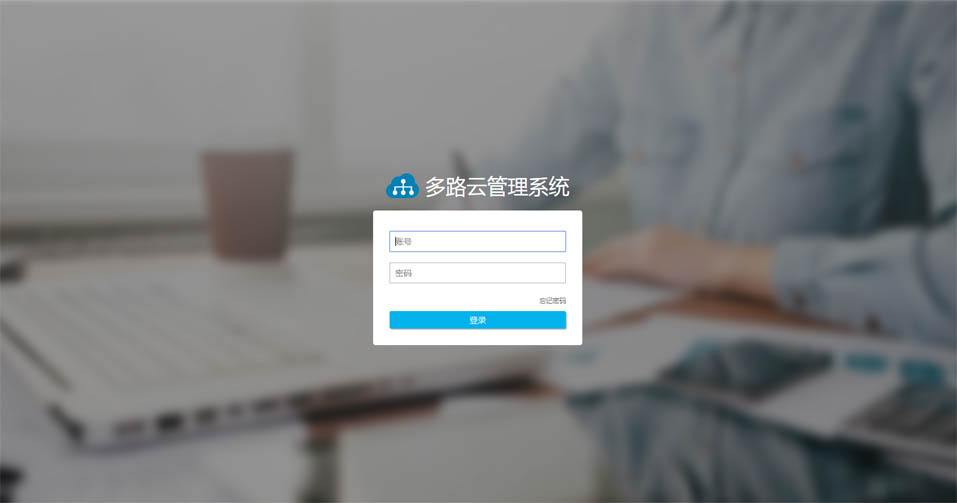

本机登陆

  • 在桌面找到 集管快捷方式 双击运行,若已经运行在任务栏中找到 集管图标 双击可打开集管到登陆页面
  • 打开浏览器,在地址栏输入本机IP地址 + 端口 8000 例:127.0.0.1:8000

Stormtroopocat

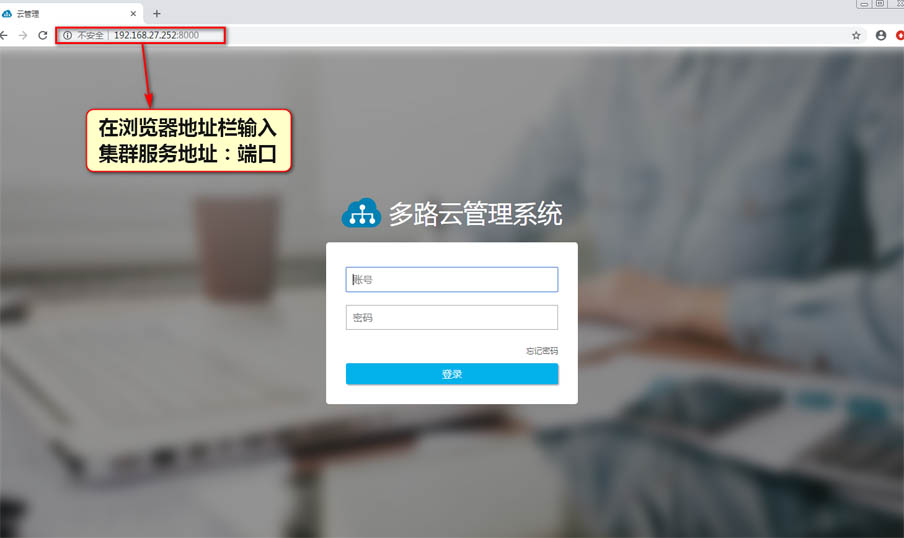

内网远程登陆

使用浏览器输入 xxx.xxx.xxx.xxx:8000 远程访问集群管理, xxx 请替换为你安装集群软件的计算机的IP地址。

提示

为了可以正常远程/本地访问管理页面,建议使用 Chrome浏览器 。并且注意端口之间的冒号使用英文输入法输入。

Stormtroopocat

如何将主机加入集群

进入主机后台管理系统

  • 重启主机,在显示多路云版本号信息时,按 Ctrl 键进入主机后台管理系统
  • 使用浏览器在地址栏输入后台ip地址 xxx.xxx.xxx.xxx:3000 远程访问主机后台管理系统,请将 xxx 替换为主机的IP地址

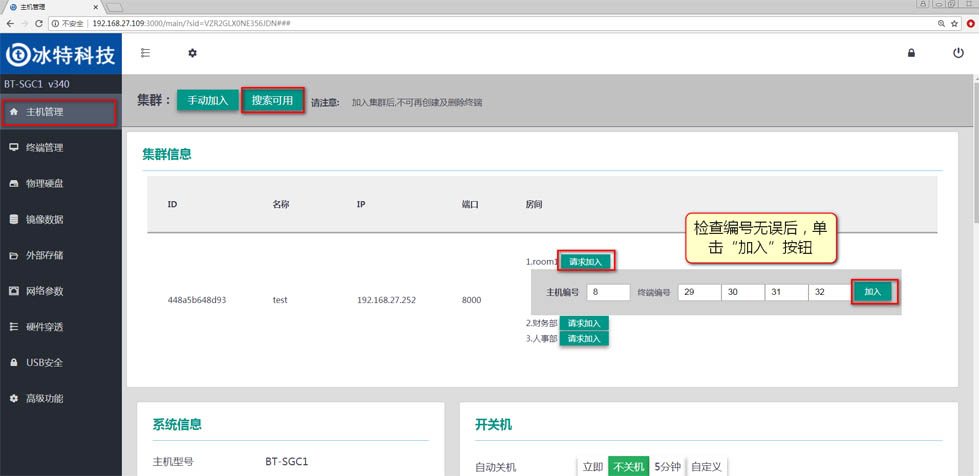

加入集群

  • 在主机后台管理系统中,进入 主机管理 选项卡,单击 搜索可用 按钮,在搜索到的集群信息中,选择要加入的房间,单击 请求加入 按钮,最后确认编号无误后,单击 加入 按钮,完成集群加入。

Stormtroopocat

提示

如果"搜索可用"按钮无法搜索到集群服务,可单击 "手动加入" 按钮,手动输入集群服务IP地址与端口来加入,格式: xxx.xxx.xxx.xxx:8000

警告!

不要将重复的终端编号加入到集群,否侧在 windows 配置时会出现错误。推荐按照顺序一台一台主机加入集群。

配置源主机

打开集群软件,在左侧栏中展开 主机管理 单击 常用功能 在主机列表中的标题对应的后台图标来进入主机的后台管理系统。

solar

导入镜像

在后台管理页的左侧栏中选择进入 外部存储 选项卡,单击 USB存储 按钮,在 U盘文件 列表中单击 加载 按钮。在U盘文件列表中选择镜像导入,等待完成!

solar

提示

如无法加载出U盘时,请检查主机是否进入维护状态,如果未进入维护状态,请在主机管理 - 常用功能中单击进入维护状态!

扩容镜像

警告!

镜像扩容操作是不可逆的,一旦扩容成功就不可撤回!如果你有撤回的需求,建议可在第二层子镜像扩容。

镜像导入成功后,单击侧边栏中的 镜像数据 找到刚刚导入的镜像,单击 扩容 图标按钮进行扩容。

solar

提示

请根据您的物理硬盘的实际容量来扩容增加父镜像的容量。如想扩容50GB 当前镜像为30GB 就添加20GB 即可。

使用集群 新建系统盘模板 同传向导

进入集群,在左侧栏中展开镜像管理,单击新建和更新模板选项,选中 新建系统盘模板 再次选择房间,最后单击 下一步 按钮。

solar

将所有机器进入维护状态

单击 开始 按钮,等待集群中所有机器进入 维护状态 ,成功进入维护状态后,下一步 按钮会激活。

solar

生成模板

这里的主机要选择我们之前导入镜像的机器 勾选1号机 ,为 模板镜像名 起个名字,磁盘大小 建议 基础镜像 + 所有子镜像 不要超出物理硬盘的的总和。 选择 分配到已有菜单 选择默认菜单 win7 单击 下一步

solar

编辑镜像

集管会为您打开一个终端,请留意1号机的1号终端会被打开,此时操作终端进行安装软件、或扩盘等操作。

solar

扩展windows磁盘

只要在集群或者主机后台管理中操作过扩容镜像盘的操作,就要在终端用户中进行扩展windows磁盘。

提示

新建系统盘模板 向导中的 生成模板 中配置 磁盘大小 并在编辑镜像模式中 扩展windows磁盘 会将容量扩容继承给所有终端哦。

打开计算机管理

计算机 单击 右键 选择 管理 打开计算机管理。

提示

若非 Win7 操作系统,或桌面并没有显示 计算机、此电脑 可在键盘中按 Win+ E 键 在弹出的窗口的左侧栏中 右键 -> 管理 来打开计算机管理

solar

打开磁盘管理

在计算机管理中展开 存储 选择 磁盘管理磁盘 0 (C:) 右键选择 扩展卷 接下来点击 下一步 直到完成为止。

bingte

编辑完成

这里不在演示安装软件的过程,回到集群单击 编辑完成 向导会自动关闭终端并且恢复到 维护状态

提示

一个简单的概念,向导中的 编辑镜像 是指修改镜像,像安装软件、修改Windows配置等都称做编辑镜像,向导接下来会指引您将这个编辑好的镜像 同传 给所有 目标主机

选择目标主机

源主机 即是发送方,而 目标主机 即接收方,单击如下图中的选择框为 全选 随后单击 下一步

bingte

选择要克隆的内容

向导默认选择 启动菜单 首次部署默认配置就可以,单击 下一步

bingte

主机检查

检查主机是否正常,如果存在异常请检查,正常的数量是否一致。

bingte

同传配置

同传源主机的配置

bingte

同传镜像

下图中标记位置会有 开始同传 的按钮,单击后会进行镜像同传,同传完成后,按钮会消失。

bingte

一致性检查

会显示同传的结果,与同传镜像的数量。

bingte

终端检查

终端检查 会将所有主机退出 维护状态 并重启主机并且启动所有 终端 。 请检查所有终端是否启动成功,并且无任何问题,最后单击 检查完成 按钮。

bingte

Windows配置

  • 如果你导入的镜像是由我们提供的,可以跳过这里。 如果镜像为你自己安装的包,请先确定镜像是否安装了 btvmtool 客户端。

  • 在使用Windows配置前,请确认终端已全部关机了。 可进入 主机管理 -> 常用功能 来查看 终端 的开关状态。

批量配置静态IP地址

在集群左侧栏中单击 Windows配置 进入Windows配置面页,单击 批量设为静态IP 来批量配置房间内所有终端的静态IP地址。 先单击 预览 按钮,再单击 提交 按钮

bingte

批量设置计算机名

单击 批量设置计算机名 按钮,在 前缀 中输入要设置的计算机名,集管会为前缀的后缀追加3位从1开始的数字。如下图

bingte

批量设置Win用户名

Win用户名 就是Windows操作系统的帐户名,批量设置的方法与 批量设置计算机名 类拟,但是值得注意的是,将 前缀 设置为 Administrator 后两项表单用 退格键 删掉,集群会将所有终端设置为 Administrator

bingte

还原

  • 开启 自动还原 前要确定 终端 是否已关闭。

提示

自动还原开启后,只有终端开关机才会自动还原,重启终端不会进行自动还原!

批量开启自动还原

通过集群侧边栏展开 镜像管理 -> 常用操作 选中 自动还原 操作方式选择 批量 然后单击 启用自动还原 完成开启自动还原 bingte
